Écran sous-toiture : rôle, HPV et pose

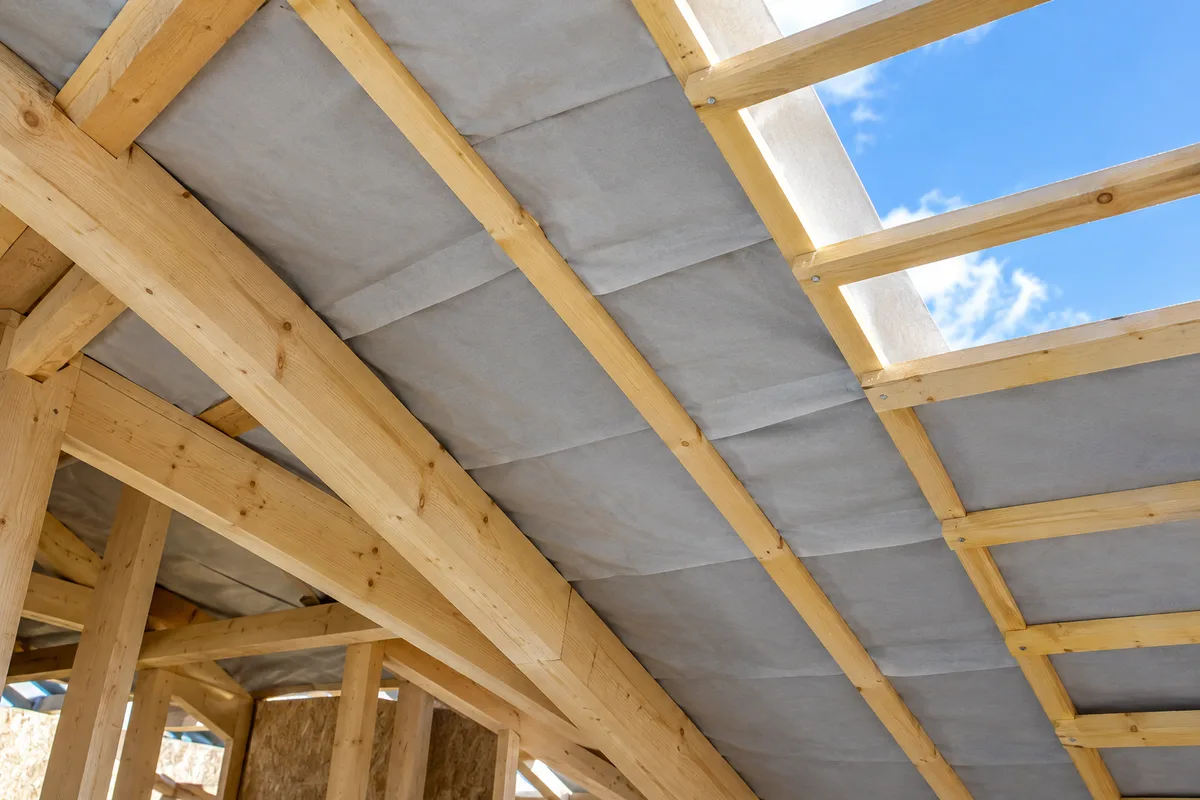

Un écran sous toiture est une membrane souple tendue sur les chevrons, sous les tuiles ou les ardoises. Il arrête la neige poudreuse, la poussière et la pluie fine que le vent pousse sous la couverture, puis les guide vers la gouttière. En version HPV, il laisse passer la vapeur d’eau et accepte l’isolant à son contact.

Sa mise en œuvre relève du NF DTU 40.29, publié par l’AFNOR en novembre 2015. L’écran se pose presque toujours pendant une réfection, charpente à nu : c’est un choix à arrêter avant le chantier.

Ce qu’un écran sous toiture protège, et ses limites

Sur un versant en tuiles, chaque élément recouvre son voisin sans former de surface continue. Ce recouvrement fonctionne très bien par temps calme, moins quand le vent chasse une neige très fine ou une poussière de chantier entre les emboîtements.

L’écran forme alors une seconde ligne de défense. D’après le résumé du NF DTU 40.29, sa fonction première reste la protection contre la neige poudreuse et la poussière des couvertures en petits éléments. Les couvreurs lui reconnaissent aussi des bénéfices secondaires :

• Des combles plus propres, à l’abri des débris venus de l’extérieur
• Un isolant protégé du vent qui circule sous les tuiles
• Un frein aux oiseaux et aux insectes qui cherchent à nicher sous les rangs

Ses limites méritent autant d’attention. Un écran ne remplace jamais la couverture : d’après l’Agence Qualité Construction, il ne permet pas une mise hors d’eau provisoire supérieure à huit jours, les ultraviolets accélérant son vieillissement. Il ne rattrape pas non plus une pente insuffisante ou une couverture mal posée.

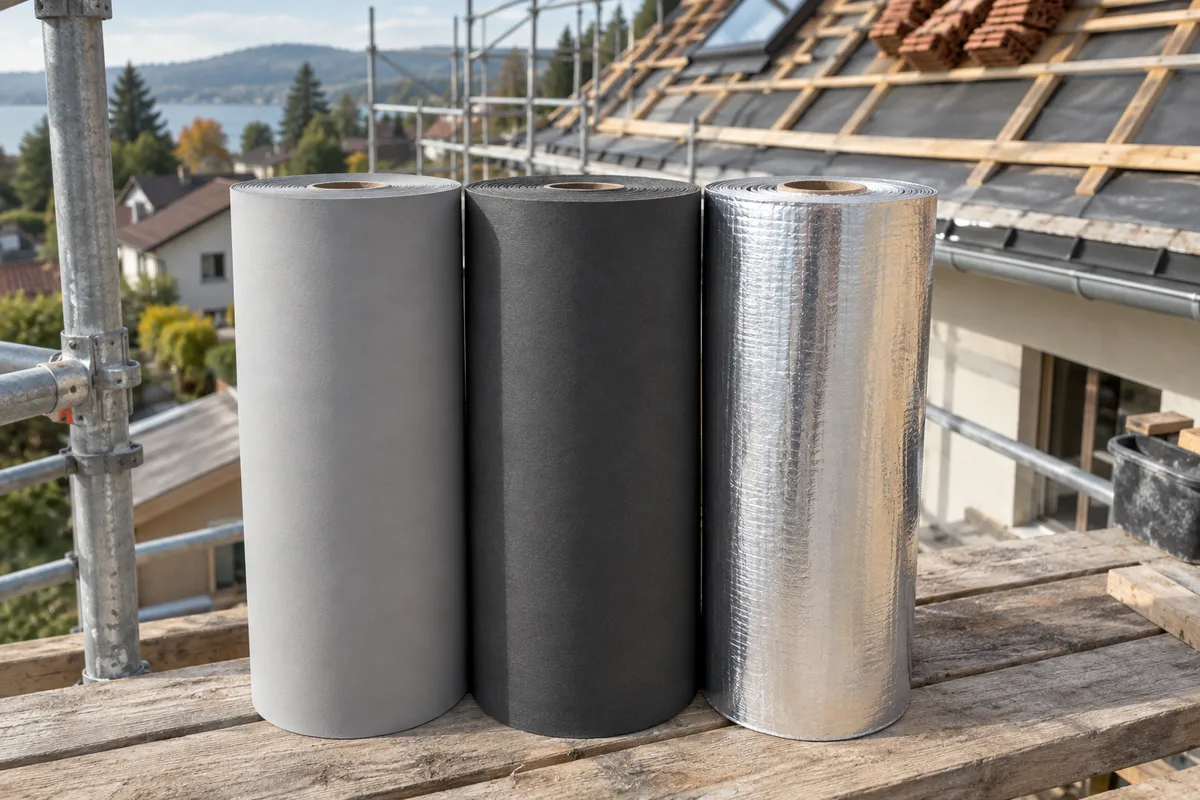

HPV, non HPV, réflecteur : trois familles de membranes

Toutes les membranes ne réagissent pas de la même façon à la vapeur d’eau qui monte de la maison. C’est le premier critère de choix, et il dépend de l’isolation prévue sous les rampants.

Écran HPV : la vapeur traverse, l’isolant peut toucher

HPV signifie hautement perméable à la vapeur d’eau. Cette membrane respirante freine très peu la vapeur tout en arrêtant la neige poudreuse et la poussière. Sa résistance à la diffusion s’exprime par la valeur Sd, en mètres : plus elle est basse, plus la membrane est ouverte.

Conséquence sur le chantier : un écran HPV peut recevoir l’isolant à son contact, sans vide entre les deux. L’Agence Qualité Construction le dit sans détour : en l’absence de ventilation en sous-face, l’emploi d’un matériau HPV est indispensable. Cette configuration convient aux combles aménagés, où chaque centimètre d’isolant compte.

Écran non HPV et double lame d’air

Un écran non HPV freine davantage la vapeur et impose une double lame d’air : une lame ventilée sous la membrane, côté isolant, et une seconde au-dessus, sous les liteaux. La lame inférieure s’ouvre en bas de versant et sous le faîtage. Compatible avec un comble perdu, ce type de membrane oblige sous rampants à sacrifier de l’épaisseur d’isolant.

Indices E, Sd et TR : lire la fiche technique

Les écrans certifiés affichent un classement à trois indices, repris par le NF DTU 40.29. La fiche de l’Agence Qualité Construction les présente de cette façon :

• E1 ou E2 pour la résistance au passage de l’eau
• Sd1, Sd2 ou Sd3 pour la perméance à la vapeur, selon qu’une ventilation existe ou non en sous-face
• TR1, TR2 ou TR3 pour la résistance au déchirement et à la traction, sollicitée par le vent et les clous

La même fiche signale la certification QB25, qui atteste ces performances. La norme produit NF EN 13859-1, dans sa version de juillet 2014, encadre les caractéristiques déclarées par les fabricants.

Membranes réflectrices et sous-toitures rigides

Une membrane réflectrice ajoute une face métallisée qui renvoie une partie du rayonnement solaire et limite la surchauffe estivale des combles, à condition qu’une lame d’air la sépare des liteaux. L’autre grande famille, rigide, réunit des panneaux de bois, de fibre-ciment ou de PVC. Les panneaux en fibre de bois pare-pluie, posés lors d’une isolation par l’extérieur, jouent à la fois le rôle d’isolant et d’écran.

Écran sous toiture obligatoire : ce que fixent les DTU

Aucun texte n’impose un écran sous toutes les toitures. Les règles viennent des DTU de couverture, qui fixent une pente minimale pour chaque matériau. Cette pente dépend du climat de la région, de l’exposition de la maison et de la longueur du versant, et les tableaux admettent une pente plus faible quand un écran est posé.

En pratique, un couvreur le prévoit dans plusieurs situations :

• Une pente proche du minimum admis pour la tuile ou l’ardoise retenue
• Un rampant long, qui relève la pente exigée sans écran
• Un site exposé, sur un plateau dégagé ou en lisière de forêt
• Des combles aménagés, ou appelés à l’être, avec un isolant sous rampants
• Une réfection complète, puisque la charpente est déjà à nu

Dans les Yvelines, deux profils reviennent. Les maisons anciennes de Saint-Germain-en-Laye, de Chatou ou du Vésinet portent souvent des tuiles plates ou des ardoises posées sur liteaux, sans écran, sur des pentes fortes qui s’en accommodaient. Les pavillons de Guyancourt ou de Maurepas associent pentes modérées et grands versants : la toile de sous-toiture y trouve toute sa place lors d’une réfection.

Les étapes de pose, de l’égout au faîtage

La pose suit un ordre immuable sur un versant découvert, et une erreur commise en bas de versant se retrouve jusqu’au faîtage.

Préparer le support

Tuiles et anciens liteaux déposés, la charpente se lit à nu. Contrôlez les chevrons, leur alignement, leurs appuis, et vérifiez qu’aucun bois de charpente n’appelle un traitement avant de tout refermer pour des décennies. Un chevron affaissé se recale maintenant, pas après la repose.

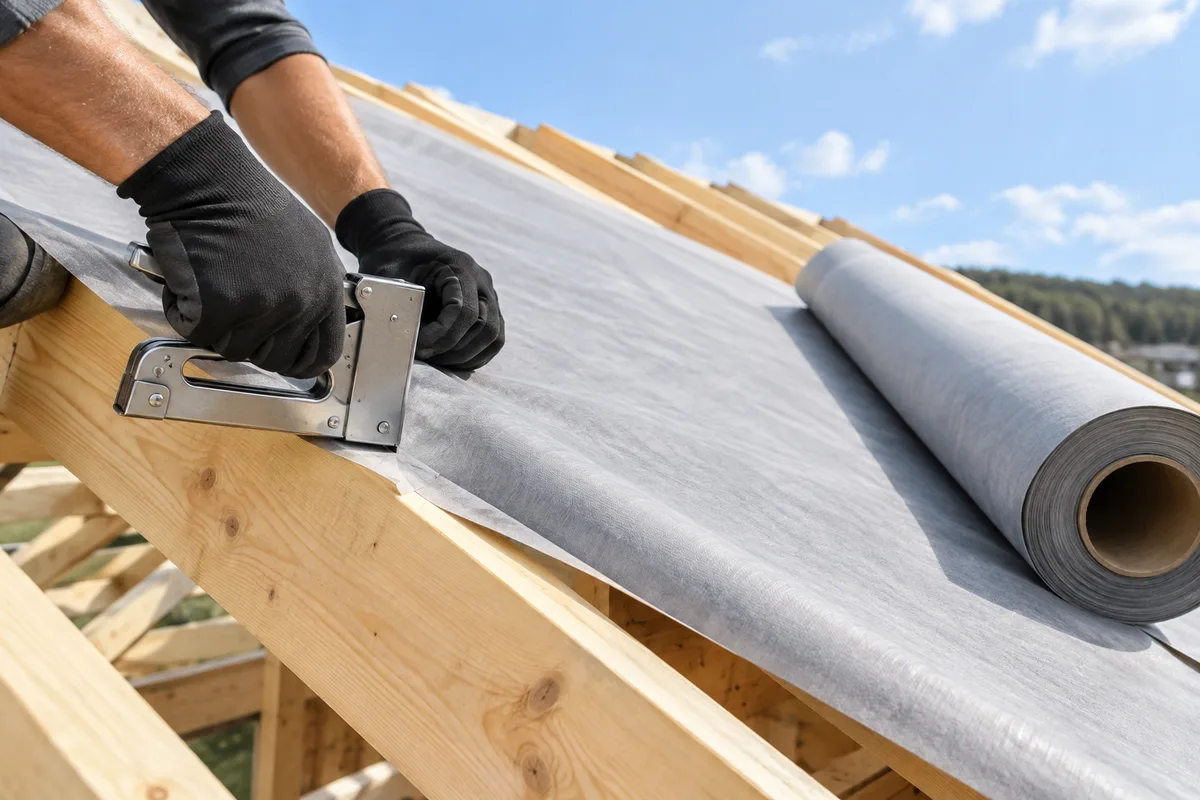

Dérouler et fixer les lés

1. Partir du bas du versant, premier lé déroulé parallèlement à l’égout
2. Fixer la membrane sur les chevrons, jamais entre deux appuis
3. Poser le lé suivant au-dessus, en recouvrement sur le premier
4. Respecter la largeur de recouvrement repérée en lisière ou fixée par la notice
5. Placer les jonctions verticales au droit d’un chevron
6. Clouer aussitôt les contre-liteaux dans l’axe des chevrons

Le lé du haut recouvre toujours celui du bas, comme des tuiles, pour que tout ce qui glisse sur la membrane descende sans rencontrer de bord ouvert.

Contre-liteaux puis liteaux : à quoi sert le contre-lattage

Les contre-liteaux sont de fines pièces de bois clouées sur l’écran, dans l’axe de chaque chevron. Les liteaux qui porteront les tuiles se fixent ensuite en travers. Pourquoi ne pas clouer les liteaux directement sur la membrane ?

• Posés à même l’écran, ils formeraient autant de barrages horizontaux
• Le contre-lattage crée une lame d’air ventilée sous la couverture
• La neige poudreuse et les poussières arrêtées glissent jusqu’à l’égout
• Le bois des liteaux sèche mieux, sans contact permanent avec la membrane

Effet souvent oublié des devis : le contre-lattage rehausse la couverture. Rives, faîtage, solins et raccords de souche doivent suivre cette nouvelle hauteur.

Égout, faîtage et traversées

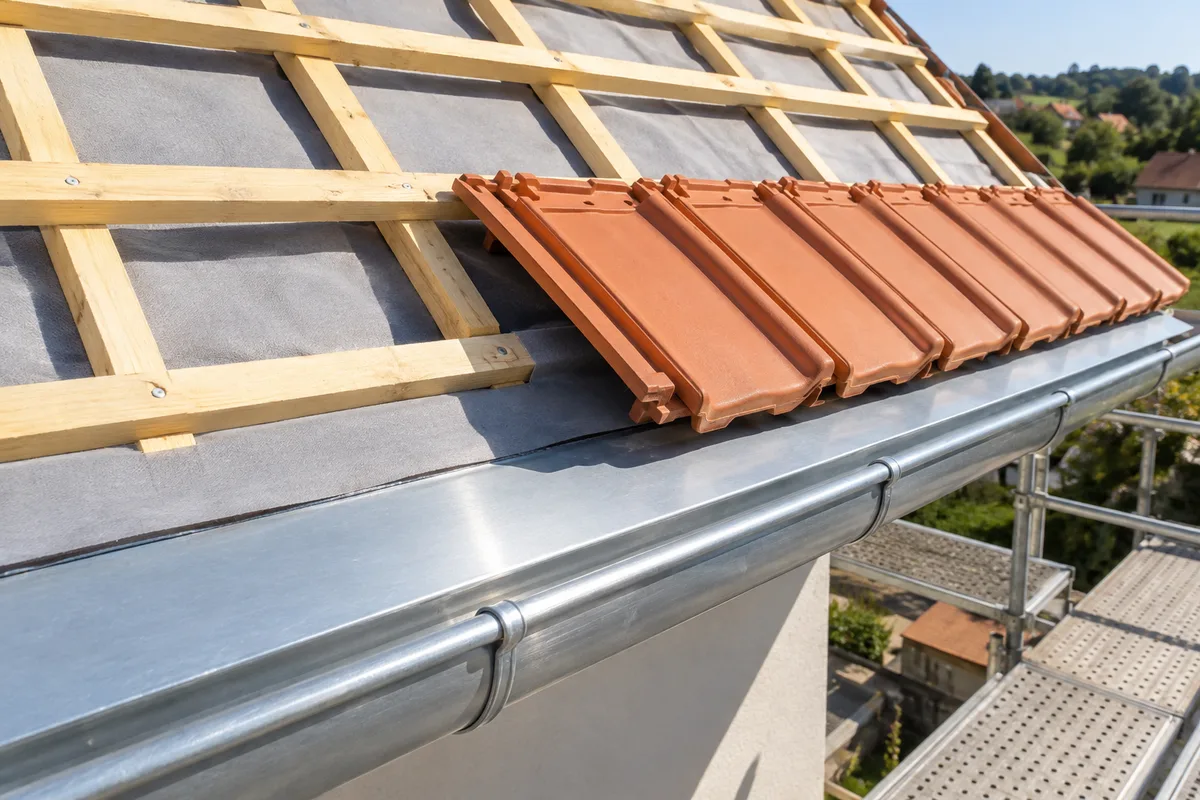

En partie basse, l’écran descend sur une bande d’égout qui conduit vers la gouttière ce qu’il a recueilli, sans s’arrêter avant elle ni pendre dedans, exposé au soleil. Cette reprise se coordonne avec celle des gouttières et ouvrages de zinguerie.

En partie haute, un écran non HPV s’interrompt de part et d’autre du faîtage pour laisser sortir l’air de la lame inférieure, sortie complétée par un faîtage à sec sur closoir ventilé.

Conduits, sorties de ventilation et fenêtres de toit demandent le plus de soin. La membrane se découpe au plus juste, se raccorde avec les accessoires du même système, et un déflecteur placé au-dessus de l’ouverture détourne vers les côtés ce qui descend sur l’écran. Le cas se présente à chaque pose d’une fenêtre de toit.

Sans détuiler : pose par l’intérieur ou remaniage

Beaucoup de propriétaires veulent un écran sans refaire toute la couverture. Deux options existent, de portée très différente.

La pose par l’intérieur, entre chevrons

La pose par l’intérieur consiste à agrafer des bandes de membrane entre les chevrons, depuis les combles. Elle évite échafaudage et dépose. Mais la membrane ne recouvre plus les chevrons, son raccord à l’égout reste délicat et la lame d’air sous les tuiles dépend de la hauteur disponible. Réservez-la à une couverture saine et confiez-la à un couvreur qui en connaît les limites.

Le remaniage, compromis le plus répandu

Le remaniage de couverture consiste à déposer les tuiles saines, poser l’écran, les contre-liteaux et des liteaux neufs, puis reposer ces mêmes tuiles en remplaçant les pièces cassées. Le chantier reste lourd, mais il conserve l’aspect du toit. Sur des tuiles plates anciennes, prévoyez au devis le tri et la casse au démontage.

Le choix entre remaniage et réfection complète dépend de l’état des tuiles et de la charpente : les repères figurent dans notre page sur la rénovation de toiture dans les Yvelines.

Choisir sa membrane, lire le devis, surveiller l’ouvrage

Aucune membrane ne convient à tous les toits. La bonne correspond à l’isolation, à l’exposition et au mode de pose prévus. Posez ces questions au couvreur avant de signer :

• La membrane est-elle HPV, et pourquoi avec l’isolation prévue ?
• Quel classement E, Sd, TR affiche-t-elle, et est-elle certifiée ?
• Combien de temps peut-elle rester exposée avant la repose ?
• Rubans, manchettes et déflecteurs appartiennent-ils au même système ?
• Les contre-liteaux figurent-ils sur une ligne distincte du devis ?

Côté prix, le coût de la membrane au mètre carré renseigne peu sur le chantier final : dépose, contre-liteaux, liteaux neufs, échafaudage et reprise des rives pèsent bien davantage.

Une fois couvert, l’écran ne demande aucun entretien direct. Une visite annuelle des combles suffit à vérifier qu’il reste tendu et que les raccords des traversées tiennent. Évitez de le percer depuis l’intérieur pour fixer un câble ou une gaine.

Prochaine étape : avant de demander un devis de réfection, notez le type d’isolation envisagé, entre chevrons, par l’extérieur ou en comble perdu. Ce seul choix oriente la famille d’écran et la ventilation à prévoir sous la couverture.
