Étanchéité toiture et panneaux solaires : éviter les fuites
L’étanchéité d’une toiture équipée de panneaux solaires dépend rarement des modules eux-mêmes. Elle se joue aux endroits où le chantier a touché la couverture : crochets glissés sous les tuiles, abergements, passages de câbles, écran sous-toiture entaillé. Bien exécutés puis surveillés, ces détails gardent le toit sain pendant toute la vie de l’installation.
Un panneau photovoltaïque produit de l’électricité, il ne couvre pas une maison. L’eau qui ruisselle sur son verre rejoint toujours une pièce d’étanchéité posée à la main, et c’est cette pièce qui décide.
Étanchéité de la toiture sous panneaux solaires : où l’eau passe
Une couverture en tuiles ou en ardoises fonctionne par recouvrement. Chaque élément chevauche le suivant, l’eau glisse de l’un à l’autre jusqu’à la gouttière, et aucun joint n’est censé travailler. Toute pièce qui interrompt ce chevauchement crée un point faible. Une installation solaire en ajoute plusieurs d’un coup.
Les entrées d’eau constatées sur les toits équipés se concentrent presque toujours au même endroit : là où la pose a traversé ou soulevé la couverture.
- Les crochets de fixation, qui passent entre deux tuiles ou au travers d’une ardoise pour rejoindre la charpente
- Les tuiles meulées ou recoupées pour laisser passer ces crochets, qui ne recouvrent plus tout à fait leur voisine
- Les abergements et les bavettes qui raccordent le champ de panneaux au reste du versant
- Les passages de câbles entre le toit et les combles
- L’écran sous-toiture, quand il existe, entaillé ou décollé pendant le chantier
Deux circonstances compliquent le diagnostic. Les modules masquent la zone suspecte, si bien qu’un coup d’œil depuis le sol ne montre rien. Et l’eau entrée sous une fixation suit un chevron, longe une panne, puis goutte parfois plusieurs mètres plus bas. Les méthodes de recherche d’une fuite de toiture s’appliquent donc ici aussi, avec une contrainte en plus : l’accès.
Le champ de panneaux modifie aussi l’écoulement. Toute la pluie reçue par sa surface ressort en nappe par sa rive basse. Par forte averse, cette lame d’eau sollicite davantage les tuiles situées juste en dessous et la gouttière qui les reçoit.
Surimposition ou intégration au bâti : deux logiques d’étanchéité

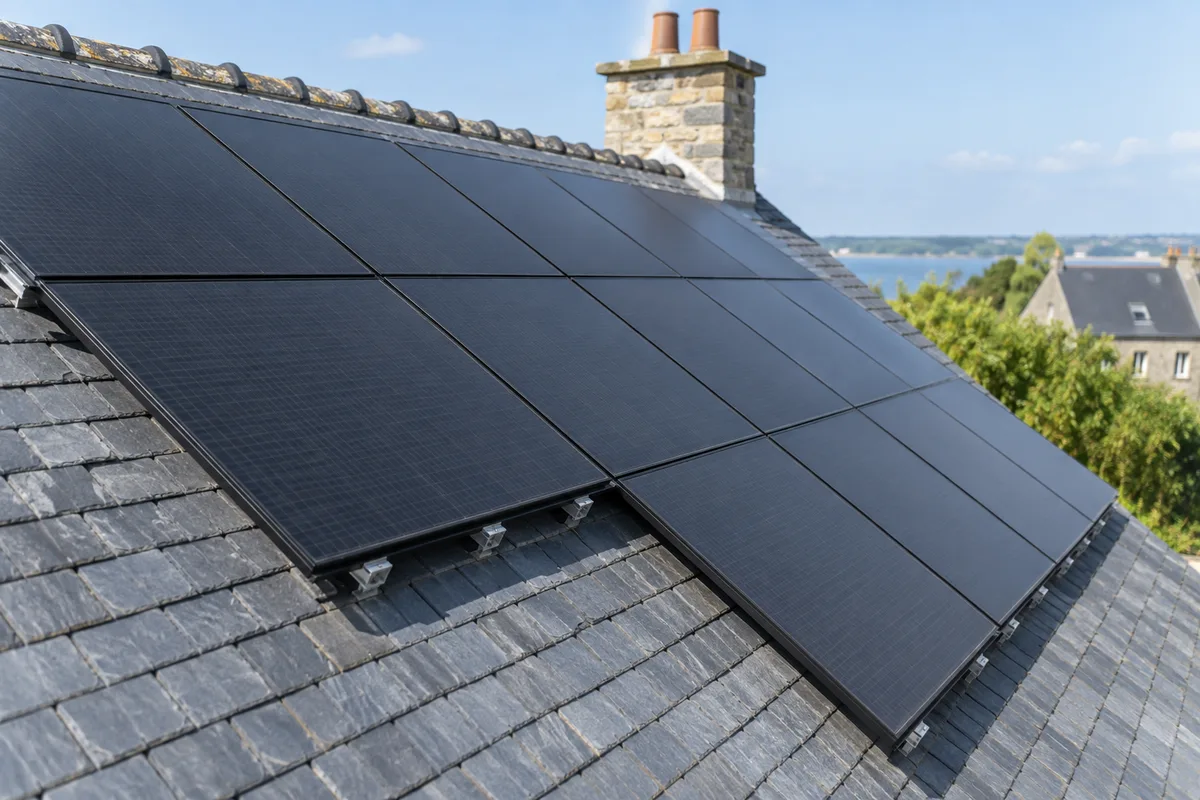

En surimposition, les modules reposent sur des rails fixés au-dessus de la couverture existante. Les tuiles ou les ardoises restent en place et continuent d’assurer l’étanchéité. Le risque se concentre sur les fixations : leur nombre, la façon dont chacune franchit la couverture, et l’état des éléments piétinés pendant le montage.
En intégration au bâti, les panneaux remplacent une partie de la couverture. L’étanchéité repose alors sur un système placé sous les modules ou entre eux, complété par des raccords en périphérie. Le rendu est plus discret, mais tout dépend du système retenu et de la rigueur de sa mise en œuvre, notamment en partie haute, là où l’eau du versant arrive sur le champ.
| Point de vigilance | Surimposition | Intégration au bâti |
|---|---|---|
| Qui assure l’étanchéité | La couverture d’origine | Le système d’intégration et ses raccords |
| Zone la plus sensible | Chaque crochet et sa tuile | Raccords haut, latéraux et bas du champ |
| Défaut typique | Tuile soulevée ou fêlée au droit d’une fixation | Abergement trop court ou mal recouvert |
| Réparation | Souvent ponctuelle, fixation par fixation | Plus lourde, parfois avec dépose de modules |
Sur le terrain, la plupart des fuites qui apparaissent sur un toit équipé viennent des traversées de couverture et des raccords réalisés pendant la pose de panneaux photovoltaïques. Confier ce chantier à un installateur qui travaille la couverture avec autant de soin que l’électricité change tout. Au moment du devis, demandez comment chaque fixation franchira votre tuile ou votre ardoise, quelles pièces d’étanchéité sont prévues et qui intervient concrètement sur le toit.
Crochets, tuiles recoupées, ardoises percées : le détail qui compte
Le crochet de fixation est la pièce la plus répétée d’une installation en surimposition. Un défaut sur l’un d’eux reste un incident. Le même défaut reproduit sur toute une rangée devient une pathologie.
Le crochet sous la tuile

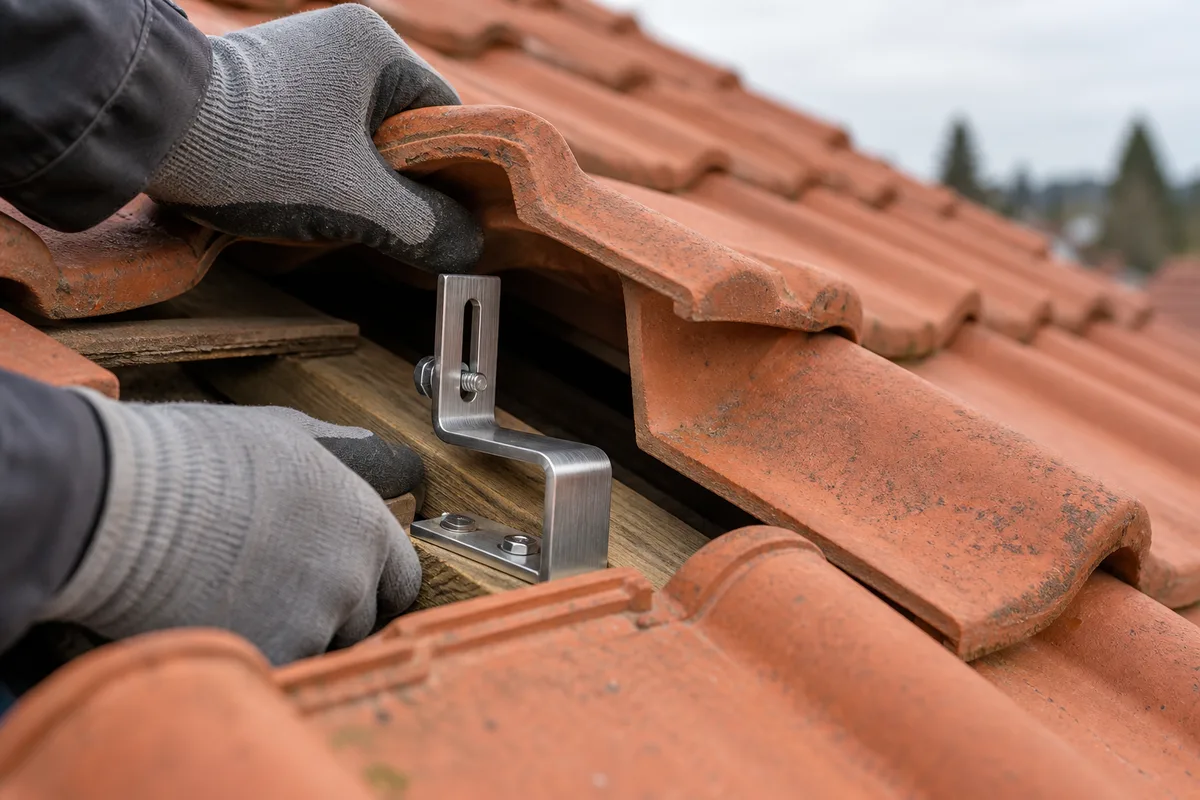

Le crochet se visse sur un chevron, passe sous la tuile du rang supérieur et ressort à l’air libre pour recevoir le rail. Sa partie qui court sous la tuile a une épaisseur. Si rien n’est prévu pour l’accueillir, la tuile du dessus repose sur le métal au lieu de reposer sur sa voisine, et un jour s’ouvre dans le recouvrement. La pluie poussée par le vent s’y engouffre.
La pratique soignée consiste à entailler la tuile supérieure juste au passage du crochet, sans toucher à sa zone de recouvrement, ou à la remplacer par une pièce conçue pour ce rôle. Une tuile recoupée trop largement, au contraire, ne couvre plus assez sa voisine : l’eau passe sur le côté.
Les tuiles abîmées pendant le chantier
Un toit sur lequel une équipe a circulé plusieurs heures garde des traces. Une tuile fêlée sous un pied ne se voit pas forcément, surtout sous un panneau. Demandez à l’installateur des photos de chaque fixation avant la pose des modules, puis une photo du versant terminé. Ces images serviront si une fuite apparaît plus tard.
Le cas de l’ardoise
L’ardoise, fréquente sur les demeures anciennes des Yvelines, se fend et se perce facilement. Une fixation qui la traverse doit être associée à une pièce d’étanchéité façonnée, glissée sous l’ardoise du rang supérieur, souvent en plomb ou en métal. Un trou rebouché au mastic tient quelques saisons, puis le produit se rétracte et laisse passer l’eau.
Abergements, bavettes, câbles : les raccords du champ
Autour d’un champ de panneaux, surtout en intégration, l’eau doit être guidée du versant vers les modules, puis des modules vers les tuiles du dessous. Ce travail revient à l’abergement périphérique, un ensemble de pièces façonnées qui raccordent le champ à la couverture.
Abergements et bavettes

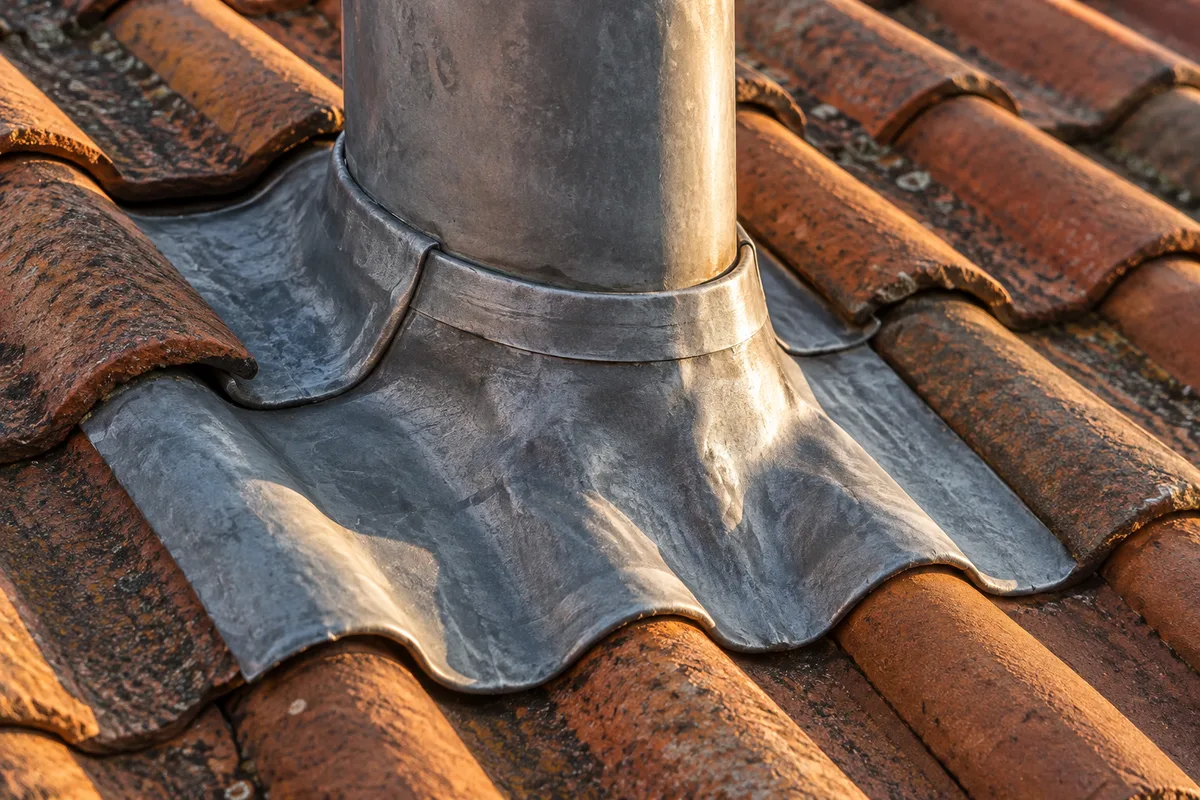

En partie haute, la pièce passe sous les tuiles du rang supérieur et remonte suffisamment pour que l’eau ne franchisse jamais son relevé. Sur les côtés, elle canalise le ruissellement latéral. En partie basse, une bavette recouvre les tuiles et épouse leur forme ; le plomb, malléable, se prête bien à ce façonnage sur les tuiles à relief. Une bavette trop courte, un relevé insuffisant ou une fixation qui a percé la pièce suffisent à ouvrir une entrée d’eau.
Ces ouvrages relèvent du même savoir-faire que les solins et noues de zinguerie autour d’une cheminée ou d’une lucarne.
Les passages de câbles
Les câbles descendent du champ vers l’onduleur. Leur traversée de la couverture passe par une pièce dédiée : tuile de ventilation adaptée, passage de câble étanche ou sortie prévue par le fabricant du système. Une tuile percée puis colmatée au silicone reste la mauvaise solution. Avant d’entrer, le câble forme une boucle d’égouttement, pour que l’eau qui ruisselle le long de sa gaine tombe au lieu de suivre le câble jusqu’au plafond.
L’écran sous-toiture
Quand la toiture en possède un, l’écran sous-toiture recueille l’eau qui aurait passé une tuile et la renvoie vers la gouttière. Pendant la pose des crochets, il peut être entaillé ou décollé. Une déchirure se reprend avec les accessoires prévus par son fabricant, avant de refermer la couverture. Sur une toiture ancienne sans écran, rien ne rattrape une erreur : la moindre entrée d’eau tombe directement dans les combles, ce qui impose un soin redoublé.
Après la pose : les signes d’une infiltration
Une fuite liée à l’installation se déclare rarement le lendemain du chantier. Elle attend en général une pluie battante poussée par le vent, orientée face au versant équipé.
Les indices à guetter :

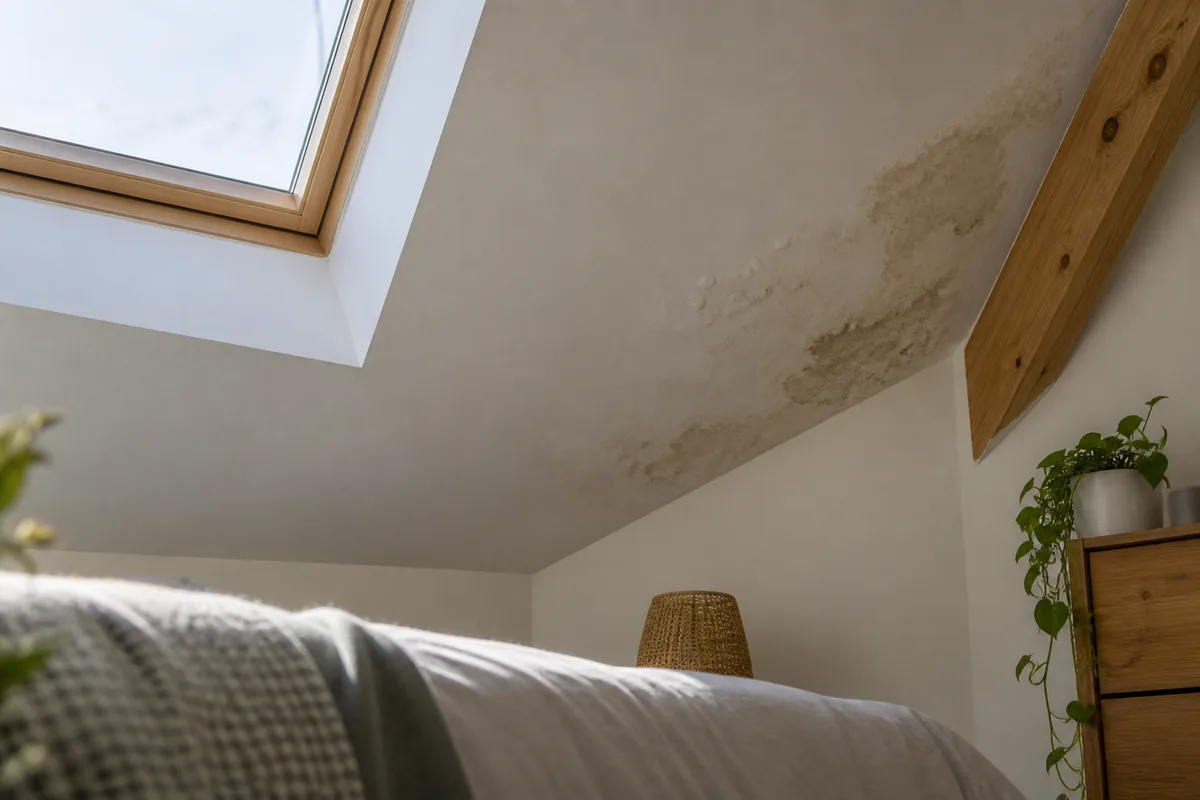

- Une tache brune ou une auréole au plafond d’une pièce sous combles, souvent sous le champ ou légèrement décalée
- Des gouttes ou une coulure sur un chevron, près d’une fixation, visibles depuis les combles
- Un isolant humide, tassé ou noirci par plaques sous le versant équipé
- Une peinture qui cloque ou un papier peint qui se décolle en haut d’un mur
- Une odeur de moisi qui s’installe dans une pièce jusque-là saine
Le calendrier aide à trier. Une trace qui grandit après chaque épisode pluvieux et sèche entre deux désigne une entrée d’eau. Une humidité diffuse, présente par temps sec et froid, oriente plutôt vers la condensation dans les combles, dont le traitement n’a rien à voir avec l’installation solaire.
Le bon réflexe : monter dans les combles pendant ou juste après une forte pluie, avec une lampe, et regarder le dessous du versant équipé. Une coulure au droit d’une fixation vaut toutes les suppositions.
Qui appeler, et dans quel ordre
- Constater et protéger : photos datées de la tache et des combles, bassine sous la goutte, mobilier déplacé. Personne ne monte sur le toit, ni vous ni un proche.
- Prévenir l’installateur par écrit, photos à l’appui, avec la référence du contrat. Il a posé les fixations et les raccords : l’examen de son propre travail lui revient en premier.
- Déclarer le sinistre à votre assurance habitation au titre du dégât des eaux, dans le délai prévu par votre contrat, pour les dommages intérieurs.
- Faire intervenir un couvreur si l’installateur ne répond pas ou conteste l’origine de la fuite. Son constat écrit, avec photos, pèse dans la discussion.
L’attestation d’assurance décennale remise par l’installateur à la signature devient alors un document clé : conservez-la avec le devis, la facture et les photos du chantier. Autre point : un couvreur ne démonte pas des modules de sa propre initiative. Toucher à l’installation sans l’accord de celui qui l’a posée peut compliquer la prise en charge, et des modules exposés à la lumière produisent du courant continu même onduleur coupé. Toute intervention électrique revient à un professionnel qualifié.
Surveiller un toit équipé sans y monter
L’essentiel de la surveillance se fait depuis le sol, avec une paire de jumelles. Après chaque coup de vent marquant, un tour de maison suffit à repérer une tuile déplacée aux abords du champ, une bavette soulevée ou une rive basse encombrée de feuilles.
Regardez aussi la gouttière sous le champ. Si elle déborde par forte pluie alors que le reste du toit s’écoule normalement, la lame d’eau libérée par les modules dépasse sa capacité, ou des débris s’y accumulent. Un entretien régulier des gouttières évite que l’eau reflue sous les tuiles du bas de versant. Les feuilles et les nids qui se logent sous les panneaux, à l’abri, méritent le même regard.
À intervalle régulier, et après toute tempête sérieuse, une inspection par un professionnel équipé, harnais et ligne de vie comprises, examine ce que les jumelles ne montrent pas : le dessous des rails, l’état des crochets, la tenue des abergements. Un toit couvert de panneaux est plus glissant et plus encombré qu’un toit nu, et ce n’est jamais un terrain pour un particulier.
Refaire la toiture un jour : anticiper avec les panneaux
La couverture qu’abritent les modules n’est pas éternelle. Deux moments comptent.
Avant la pose, faites examiner la couverture. Des tuiles poreuses, un écran absent ou une charpente fatiguée annoncent une rénovation de toiture dans les années à venir. Mieux vaut la mener d’abord que payer ensuite une dépose-repose complète des modules.
Après la pose, une réfection du versant équipé impose de déposer les panneaux. La déconnexion électrique, le stockage des modules et leur remontage reviennent à un installateur qualifié, idéalement celui d’origine pour préserver les garanties. Ce chantier offre l’occasion de poser un écran sous-toiture neuf et de refaire les abergements dans les règles.
Prochaine étape : retrouvez le devis et les photos de votre installation, vérifiez comment les fixations franchissent votre couverture, puis programmez une visite des combles lors de la prochaine grosse pluie.
